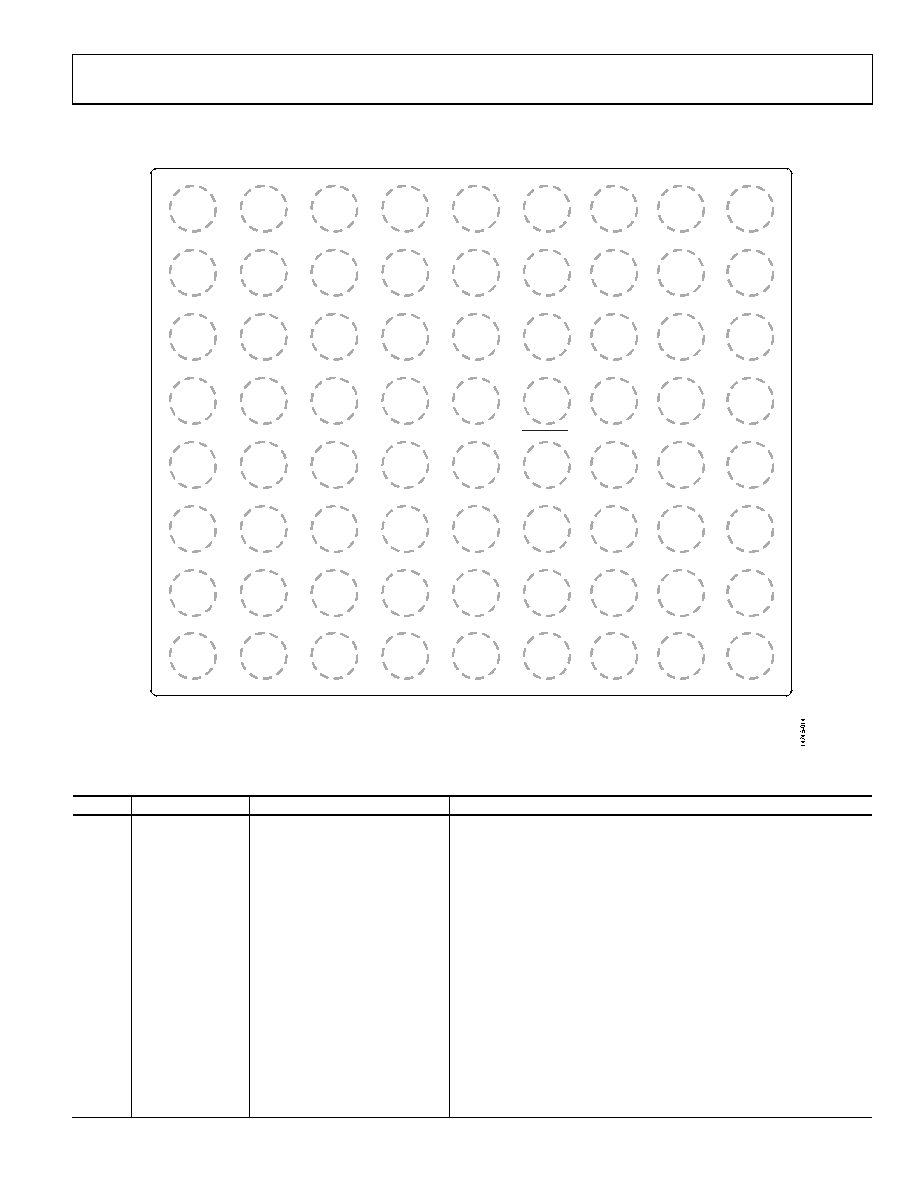

21 / 46 page ![]() Data Sheet ADuCM4050 Rev. A | Page 21 of 46 PIN CONFIGURATION AND FUNCTION DESCRIPTIONS ADuCM4050 TOP VIEW (BALL SIDE DOWN) Not to Scale 1 A B C D E F G 2 3 4 5 6 7 8 H 9 VBAT_DIG2 P0_13 P1_05 P1_02 P3_02 P0_10 P0_03 P0_00 VBAT_ANA1 P1_00 P0_15 P1_04 P3_00 P3_03 P1_10 P0_01 SYS_HFXTAL_OUT SYS_HFXTAL_IN P0_14 P2_01 P1_03 P3_01 P0_11 P0_02 GND_ANA SYS_LFXTAL_OUT SYS_LFXTAL_IN P1_13 P1_13 P1_14 P2_02 P1_12 P0_04 P2_06 P2_05 VBAT_ANA2 VDCDC_CAP1N P1_11 P0_08 P0_09 P2_15 GND_DIG SYS_HWRST VBAT_ADC VDCDC_OUT VDCDC_CAP1P P1_01 P1_15 P1_06 P1_09 P2_14 VREFP_ADC VDCDC_CAP2P P2_08 VDCDC_CAP2N P2_00 P0_12 P1_07 P0_06 P2_13 P2_09 P2_04 GND_ADC VLDO_OUT P2_11 P1_08 P0_07 P2_12 P0_05 P2_07 P2_03 GND_VREFADC VBAT_DIG1 Figure 14. 72-Ball WLCSP Pin Configuration Table 22. 72-Ball WLCSP Pin Function Descriptions Pin No. Mnemonic Signal Names Description A1 VBAT_DIG2 Not applicable External Supply for Digital Circuits in the MCU. A2 P0_13 GPIO13/SYS_WAKE2 GPIO. See the GPIO Multiplexing section for more information. A3 P1_05 GPIO21, SPI2_CS0 GPIO. See the GPIO Multiplexing section for more information. A4 P1_02 GPIO18, SPI2_CLK GPIO. See the GPIO Multiplexing section for more information. A5 P3_02 GPIO50, RGB_TMR0_3, SPT0_AD0 GPIO. See the GPIO Multiplexing section for more information. A6 P0_10 GPIO10, UART0_TX GPIO. See the GPIO Multiplexing section for more information. A7 P0_03 GPIO03, SPI0_CS0, SPT0_BCNV, SPI2_RDY GPIO. See the GPIO Multiplexing section for more information. A8 P0_00 GPIO00, SPI0_CLK, SPT0_BCLK GPIO. See the GPIO Multiplexing section for more information. A9 VBAT_ANA1 Not applicable External Supply for Analog Circuits in the MCU. B1 P1_00 GPIO16/SYS_WAKE1 GPIO. See the GPIO Multiplexing section for more information. B2 P0_15 GPIO15/SYS_WAKE0 GPIO. See the GPIO Multiplexing section for more information. B3 P1_04 GPIO20, SPI2_MISO GPIO. See the GPIO Multiplexing section for more information. B4 P3_00 GPIO48, RGB_TMR0_1, SPT0_ACLK GPIO. See the GPIO Multiplexing section for more information. B5 P3_03 GPIO51, SPT0_ACNV GPIO. See the GPIO Multiplexing section for more information. |
|
