ADP1612/ADP1613
Rev. A | Page 8 of 28
800
750
700
650
600
550
500
450
400
1.8
2.3
2.8
3.3
3.8
4.3
4.8
5.3
INPUT VOLTAGE (V)
TA = +25°C
TA = +125°C
TA = –40°C
ADP1612/ADP1613

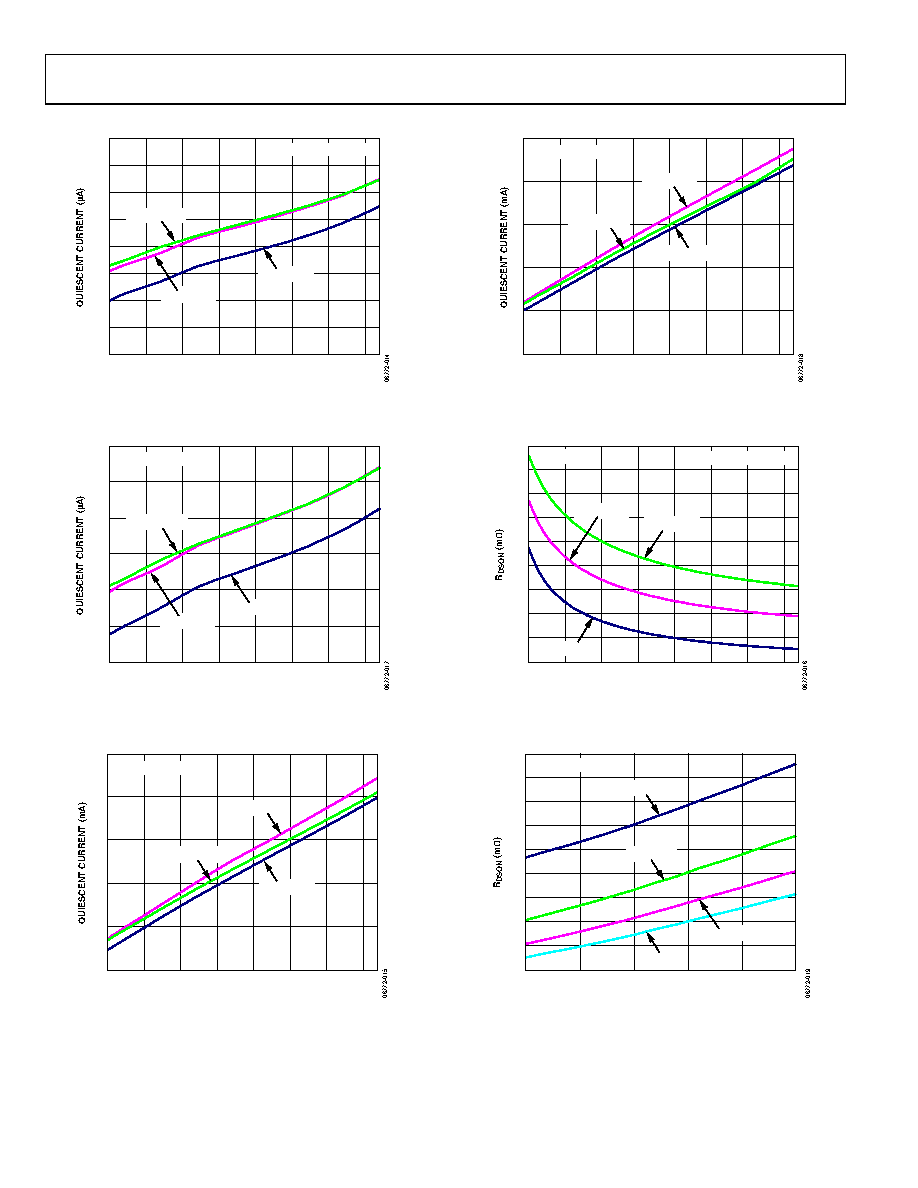

Figure 16. ADP1612/ADP1613 Quiescent Current vs. Input Voltage,
Nonswitching, fSW = 650 kHz
800
750
700
650
600
550
500
1.8
2.3
2.8
3.3
3.8
4.3
4.8
5.3
INPUT VOLTAGE (V)
TA = +25°C
TA = +125°C
TA = –40°C
ADP1612/ADP1613
Figure 17. ADP1612/ADP1613 Quiescent Current vs. Input Voltage,
Nonswitching, fSW = 1.3 MHz
3.5
3.0
2.5
2.0
1.5
1.0
1.8
2.3
2.8
3.3
3.8
4.3
4.8
5.3
INPUT VOLTAGE (V)
TA = +25°C
TA = –40°C
TA = +125°C
ADP1612/ADP1613
Figure 18. ADP1612/ADP1613 Quiescent Current vs. Input Voltage, Switching,
fSW = 650 kHz
6
5
4
3
2
1
1.8
2.3
2.8
3.3
3.8
4.3
4.8
5.3
INPUT VOLTAGE (V)
TA = +125°C
TA = +25°C
TA = –40°C
ADP1612/ADP1613
Figure 19. ADP1612/ADP1613 Quiescent Current vs. Input Voltage, Switching,
fSW = 1.3 MHz
250
230
210
190
170
150
130
110
90
70
1.8
2.3
2.8
3.3
3.8
4.3
4.8
5.3
INPUT VOLTAGE (V)
ISW = 1A
TA = –40°C
TA = +30°C
TA = +85°C
ADP1612/ADP1613
Figure 20. ADP1612/ADP1613 On Resistance vs. Input Voltage
250
230
210
190
170
150
130
110
90
70
–40
–15
10
35
60
85
TEMPERATURE (°C)
VIN = 5.5V
ISW = 1A
VIN = 1.8V
VIN = 2.5V
VIN = 3.6V
ADP1612/ADP1613
Figure 21. ADP1612/ADP1613 On Resistance vs. Temperature
