ADRF6655
Rev. 0 | Page 35 of 44
RHODE & SCHWARTZ SMT03
SIGNAL GENERATOR
AGILENT E3631A
POWER SUPPLY
AGILENT E4437 SIGNAL GENERATOR
AGILENT PSG-A SIGNAL GENERATOR
RHODE & SCHWARTZ FSEA30
MINI-CIRCUITS ZHL-42W
AMPLIFIER
(SUPPLIED WITH +15V DC FOR
OPERATION)
AGILENT 11636A
POWER DIVIDER
(USED AS
COMBINER)
REF, LO
RF
RF
3dB
RF SWITCH
MARTIX
2dB
ADRF6655
EVALUATION BOARD
10dB
6dB
6dB
IF
IF
AGILENT
34980A MULTIFUNCTION
SWITCH
(WITH 34950 AND
2× 34921 MODULES)
10-PIN
CONNECTION
(+5V VPOS,
DC MEASURE)
9-PIN D-SUB CONNECTION
(VCO AND PLL PROGRAMMING)
RF
IEEE
IEEE
IEEE
IEEE
IEEE
IEEE
AGILENT 34401A DMM
(DC I MODE, USED
FOR SUPPLY CURRENT
MEASUREMENT)
IEEE
RF
LO, REF
3dB
3dB

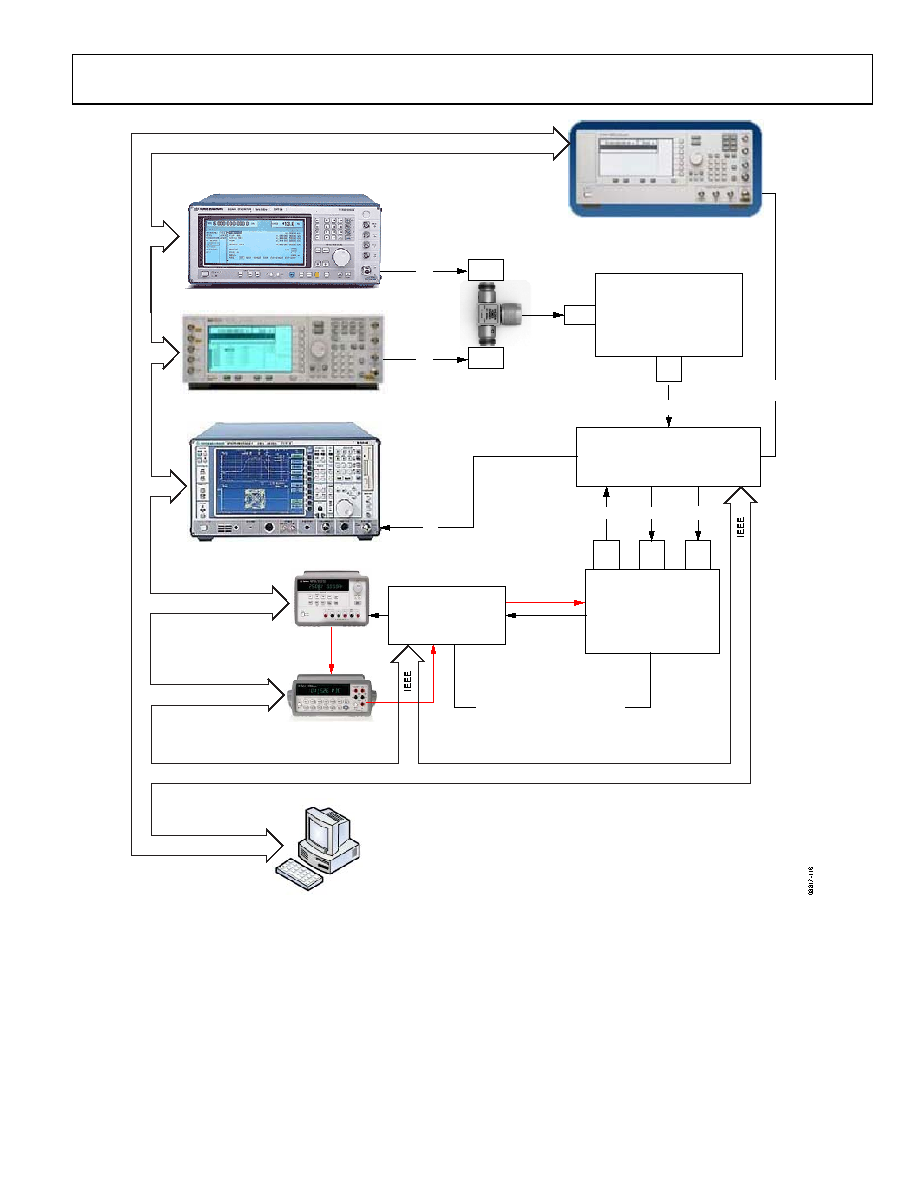

Figure 78. General Characterization Setup
