Data Sheet
LT3077
analog.com
Rev. 0
33 of 38
TYPICAL APPLICATION CIRCUITS

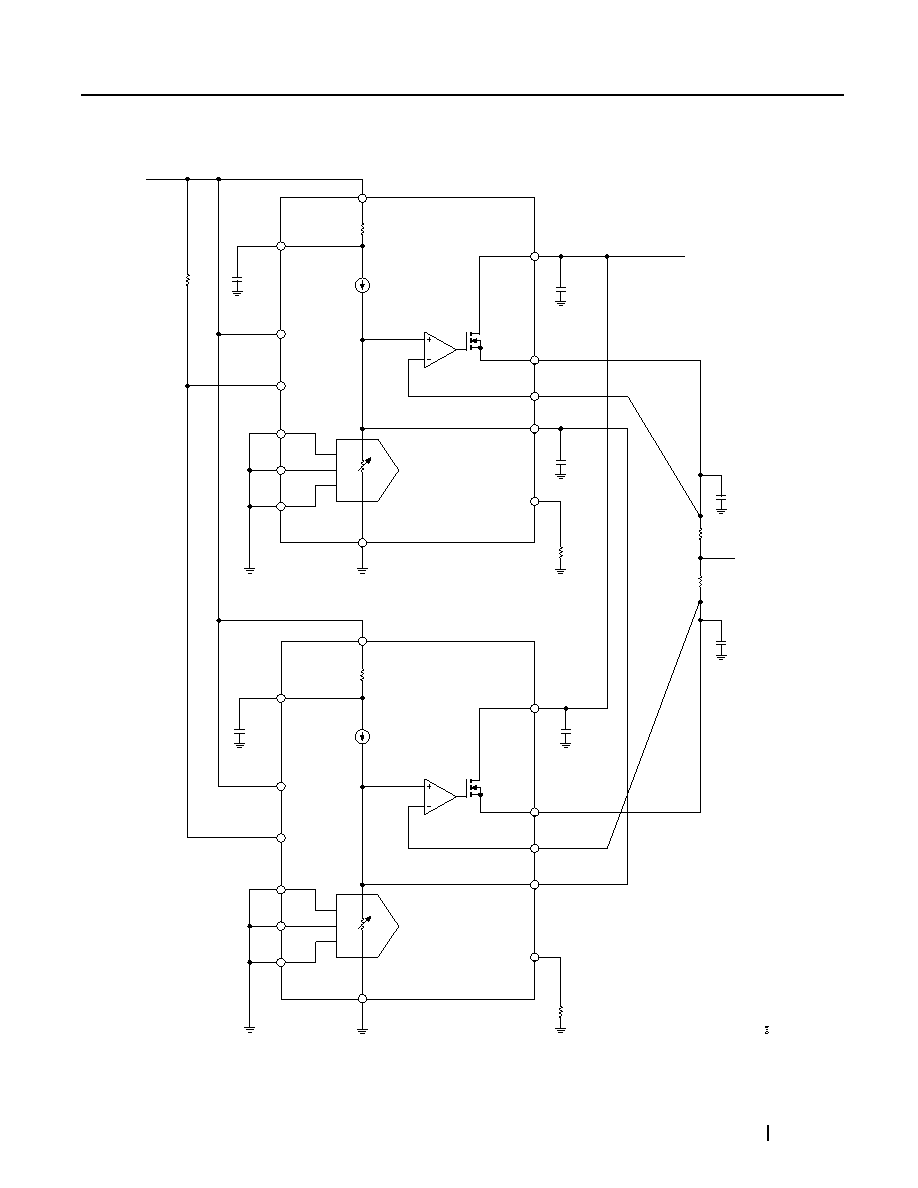

Figure 70. Paralleling Multiple LT3077s for Higher Output Current
IREF
MPWR
RPG
51kΩ
CBIASF1
2.2µF
CREF
4.7µF
COUT1
22µF
CIN1
47µF
RBALLAST1
2mΩ
IREF
MPWR
CBIASF2
2.2µF
COUT2
22µF
CIN2
47µF
RBALLAST2
2mΩ
806Ω
806Ω
BIAS
EN
PG
VO0
VO1
VO2
GND
ILIM
REF
SENSE
OUT
IN
BIASF
REFERENCE DAC
VOUT
VBIAS
0.5V
6A MAX IOUT
0.7V
2.375V
LT3077
LT3077
BIAS
EN
PG
VO0
VO1
VO2
GND
ILIM
REF
SENSE
OUT
IN
BIASF
REFERENCE DAC
VIN
A N A L O G D E V I C E S
C O N F I D E N T I A L
