MODEL: MXAP
MXAP SPECIFICATIONS
ES-1731 Rev.10 Page 5/5
http://www.m-system.co.jp/

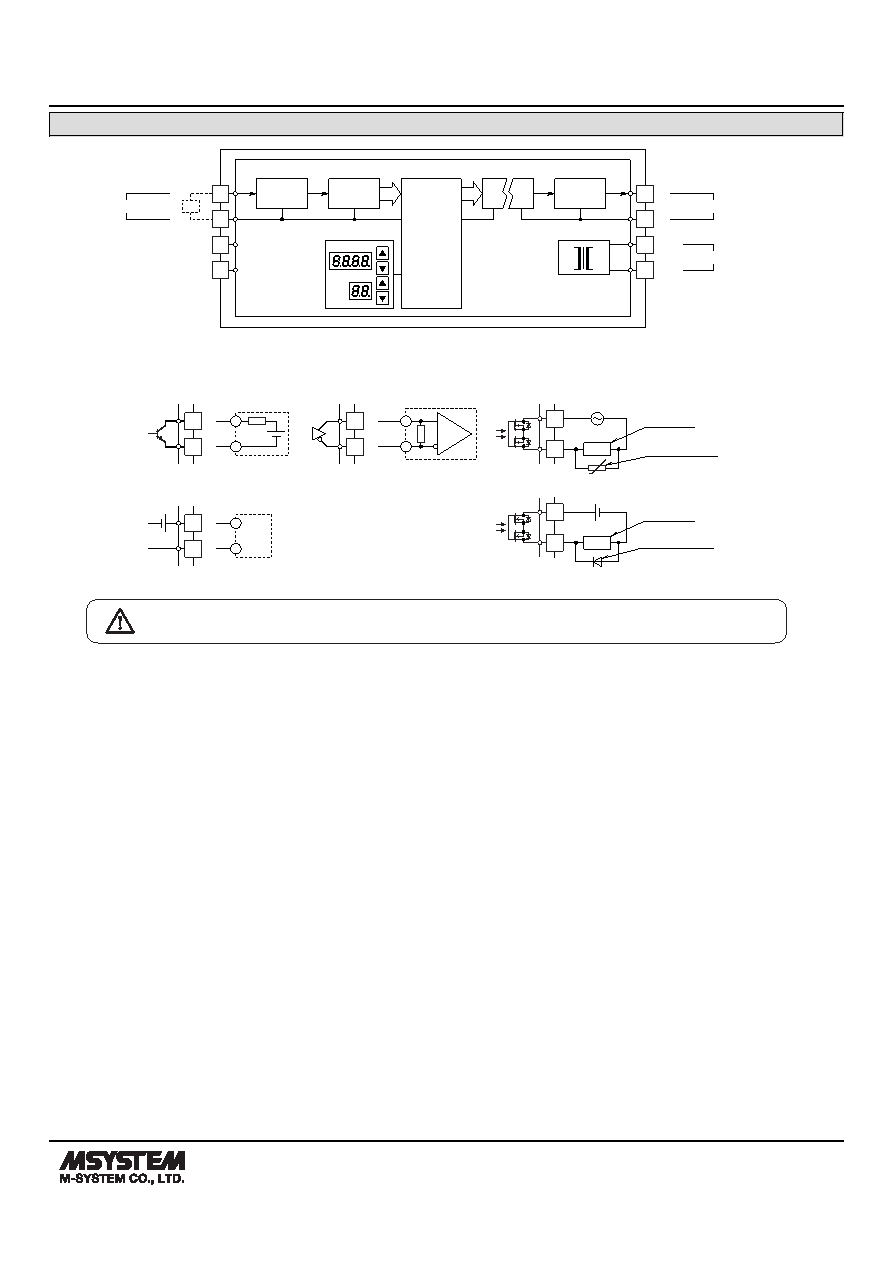

SCHEMATIC CIRCUITRY & CONNECTION DIAGRAM
2
1
2
1
Base Socket
U(+)
V(–)
POWER
Isolation
Digital
Computation
Circuit
DATA
ITEM
+
–
OUTPUT
A/D
Converter
Low Drift
Amplifier
Output
Driver
+
–
*
*Input shunt resistor attached for current input.
INPUT
R
■Open Collector
Output Connection Examples
+
–
+
–
■Voltage Pulse
+
–
+
–
+
–
■RS-422 Line Driver Pulse
+
–
+
–
■AC/DC Switch
• AC Powered
LOAD
• DC Powered
LOAD
Spark Quenching
Diode
Varistor or Spark
Quenching Circuit
Relay or
Counter Coil
Relay or
Counter Coil
U
4
3
5
6
8
7
2
1
2
1
2
1
2
1
Specifications are subject to change without notice.
