Rev. 3.5
RI-RFM-006A
TIRIS RF-Module IC for Automotive
Page 4 of 19

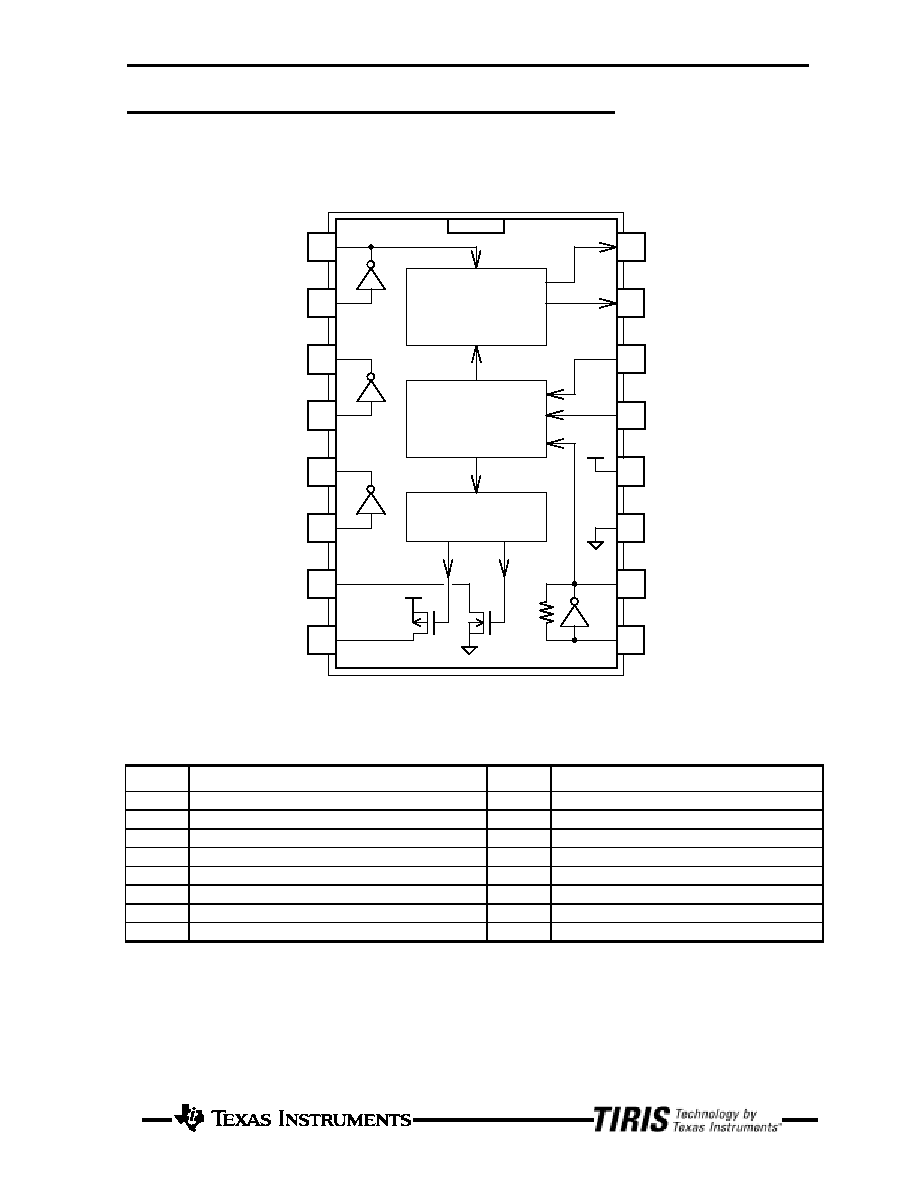

! Internal Block Diagram and Pin Assignment
16
1
2
3
4
5
6
7
89
10
11
12
13
14
15
DIGITAL
DEMODULATOR
CONTROL
LOGIC
TRANSMITTER
NCH OPEN DRAIN
PCH OPEN DRAIN
MOS INVERTER
MOS INVERTER
MOS INVERTER
A3OP
A3IN
A2OP
A2IN
A1OP
A1IN
TXLO
TXHI
OSCI
OSCO
GND
VCC
TPC
TXCT-
RXDT-
RXCK
OSCILLATOR
Name
I/O Function
Name
I/O Function
A3OP
CMOS INVERTER-3/FSK SIGNAL OUTPUT
OSCI
OSCILLATOR INPUT(17.1776MHz typ.)
A3IN
CMOS INVERTER-3/FSK SIGNAL INPUT
OSCO OSCILLATOR OUTPUT
A2OP
CMOS INVERTER-2 OUTPUT
GND
GND(POWER SUPPLY)
A2IN
CMOS INVERTER-2 INPUT
VCC
VCC(POWER SUPPLY)
A1OP
CMOS INVERTER-1 OUTPUT
TPC
TX-POWER Hi/Lo SELECT SIG. INPUT
A1IN
CMOS INVERTER-1 INPUT
TXCT- TX-OUTPUT CONTROL SIGNAL INPUT
TXLO TX-OUTPUT(NCH OPEN DRAIN OUTPUT)
RXDT- RX-DATA("L"="1","H"="0") OUTPUT
TXHI
TX-OUTPUT(PCH OPEN DRAIN OUTPUT)
RXCK RX-DATA CLOCK OUTPUT
